製品一覧




集合住宅用二重床システム/B-FLOOR 25

高い経済性と優れた施工性を誇るこの集合住宅用二重床は、合理的な部材のラインナップにより、居室条件にフレキシブルに対応し、自由度の高い設計を可能にします。

部材の形状・サイズ・配置の最適化を追求したリーズナブルで高機能な集合住宅用二重床システム。25mm厚のベースパネルが生み出す高い剛性と合理的な部材のラインナップにより様々な居住条件にもフレキシブルに対応します。

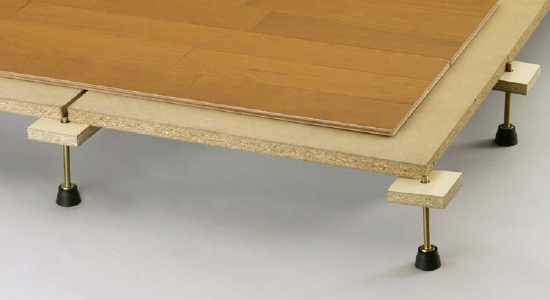

B-FLOOR25

B-FLOOR25の特長
  ベースパネル25mm品を採用し、高い遮音性と剛性を同時に追求。

B-FLOOR25の特長
  部材セット・効率配置で施工性アップ。



遮音性能 / 局部荷重・積載荷重(たわみ特性) /施工手順と際根太対策



B-FLOOR 25 断面図

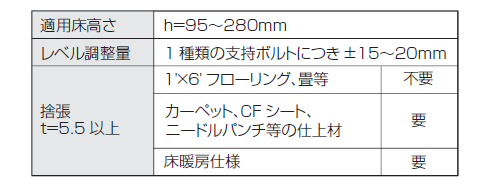

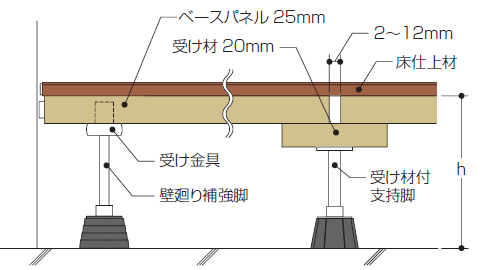

■標準断面図B-FLOOR25標準断面

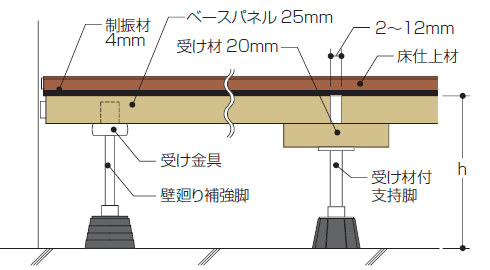

■Ver4SD断面図
B-FLOOR25Ver4SD標準断面

B-FLOOR25

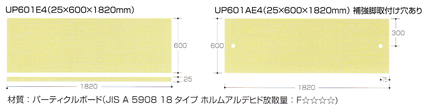

ベースパネル

受け材・ボルト・ゴム

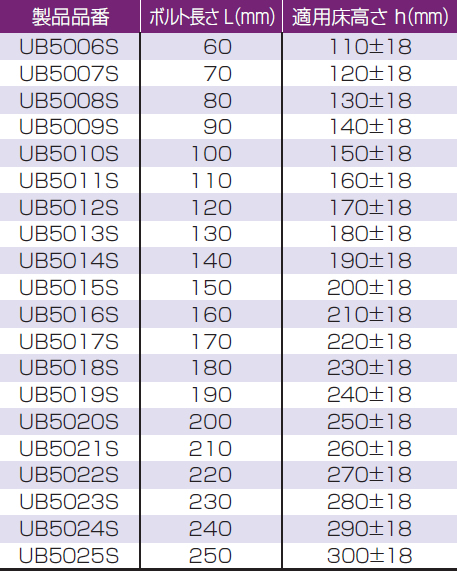

適用床高さに応じてお選びください。

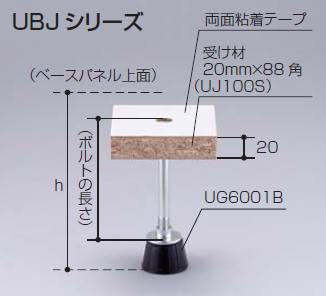

■一般支持脚
一般支持脚  ボルト

一般支持脚

■壁廻り補強脚              ■出入口補強脚
壁廻り補強脚  出入口補強脚

壁周り・出入口補強脚

※受け材付きで補強する場合は、別途受け材(UJ100S)をご注文下さいますようお願い致します。
  その場合、受け金具はUPK8001Sは不要です。

■木部材質(受け材) : パーティクルボード(一般支持脚のみ)
                    (JIS A 5908 18タイプ ホルムアルデヒド放散量:F☆☆☆☆)

■金属部材質(ボルト・受け金具) : SWRCH8R〜10R

■クッションゴム : JIS K6386 A 種ゴム

割付例と納まり例

> 床先行
> 壁(間仕切)先行
