製品一覧




「床制振ダンパ」搭載システム/B-FLOOR DX

業界最高性能

『二重床革命』〜新世代の遮音技術

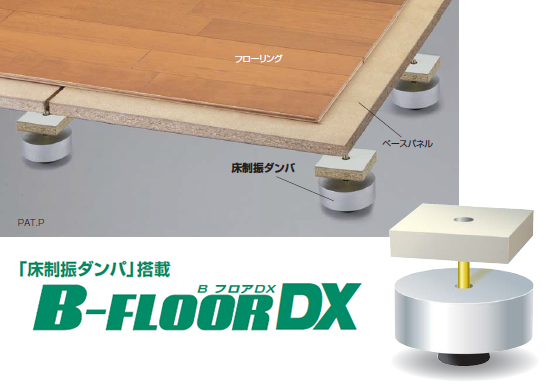

ブリヂストン社製「床制振ダンパ」を搭載した乾式二重床システム。
支持脚に装着された制振ダンパは重量衝撃時の振動を吸収し、下室の騒音となる重量床衝撃音を低減します。

B-FLOOR DX

ダイナミックダンパの原理をヒントにした「床制振ダンパ」は、JIS A 1440に基づく箱型試験室による評価で、乾式遮音二重床工法では業界最高性能を取得しています。従来の二重床では遮音性能を向上させるための方策は床重量を大幅に増やす方法が主流であり、この方法の事例では30kg/u以上の重量が増すことになり耐震性能に逆行するものでした。床制振ダンパは重量のアップによる方法ではなく、構造体に伝わる衝撃力を打ち消す力により床衝撃音を低減しています。

B-FLOOR DX特長
 遮音等級決定周波数となることが多い63Hz帯域を中心に低減。効率的に遮音性能を向上。

BフロアDXシリーズ 儉等級
  重量衝撃音遮断性能 軽量衝撃音遮断性能
B-DX 儉H(U)−4 儉L(U)−3
B-DX Ver2K4PR 儉H(U)−4 儉L(U)−4
B-DX Ver3K4S 儉H(U)−4
(儉H(U)−5相当)
儉L(U)−4

 注)儉H(U)−5は、儉H(U)−4等級よりも更に5dB以上の低減量を有しますが、
    現在正式な表記はありません。(2019年1月時点)

B-FLOOR DX特長
 最適チューニングした床制振ダンパを全支持脚(除く周辺脚)に装着。二重床の振動を吸収し、
 スラブへの入力振動を低減。床振動の伝播を制御する特性は「床先行」工法に最適。

B-FLOOR DX特長
 1uあたりの床重量は従来のアスファルト系遮音シート(8mm厚)タイプ比40%減(56kg→32kg/u)。
 構造体への負担低減に。



<支持脚上部の床上にバングマシン衝撃した時のクッションゴムの挙動>



1. 遮音性能 / 2. 生活音対策 / 3. 振動減衰性能 / 4. 局部荷重・積載荷重(たわみ性能)

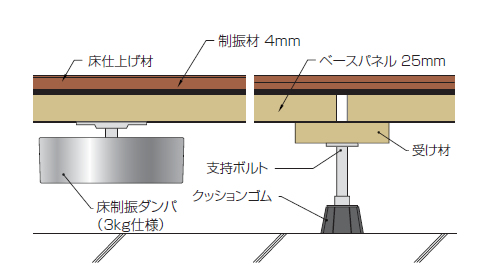

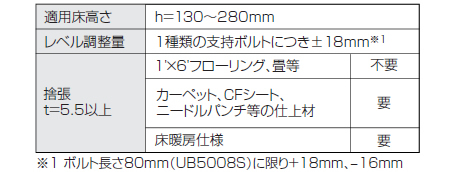

B-FLOOR DX 標準断面図

■吊り下げタイプ … B-DX Ver3K4S

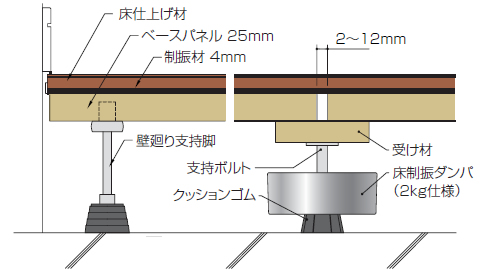

B-FLOOR DX標準断面図

■支持脚取付けタイプ … B-DX Ver2K4PR

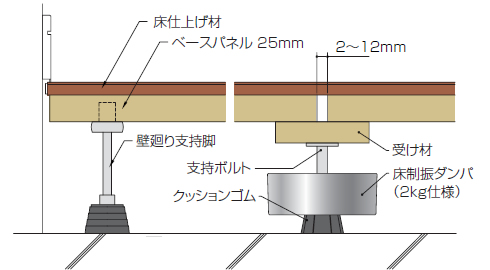

B-FLOOR DX標準断面図

■支持脚取付けタイプ … B-DX
B-FLOOR DX標準断面図

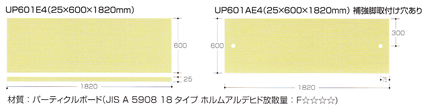

ベースパネル

制振材

制振材

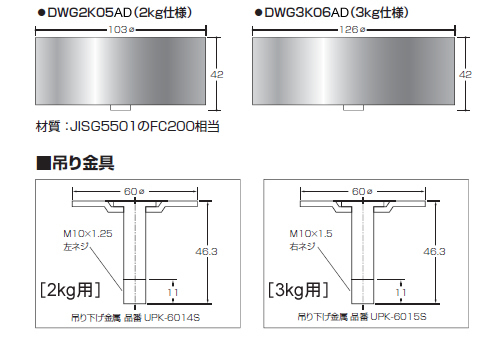

床制振ダンパ

床制振ダンパ

受け材・ボルト・ゴム




割付例と納まり例

> 床先行
> 壁(間仕切)先行
