B-FLOOR DX の性能


3. 振動減衰性能

住戸内の気になる振動にも効果を発揮します。

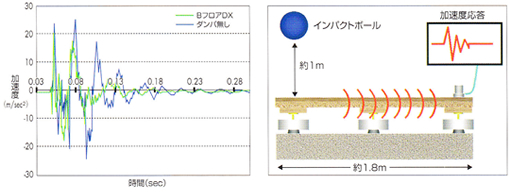

【測定条件】
約1mの高さからインパクトボールを落下させ、約1.8m離れた位置での床面の応答加速度を測定。

床制振ダンパは床面を伝達する振動も抑制します。床先行工法で気になる室間の振動(歩行時の振動が隣室に伝播するなど)の低減にも効果を発揮しますので、床先行工法に有効なシステムです。


【測定条件】

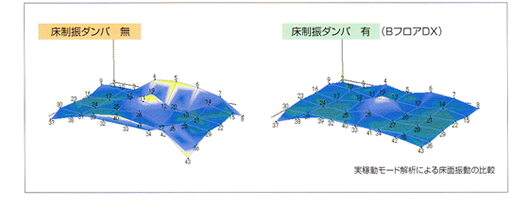

約2.7×3.6mの床中央部をバングマシンで加振し、応答加速度を測定。本画像は、1/1オクターブバンドの63Hz帯域に含まれる周波数でのモードアニメーションにおける最大振幅時のもの。

モード解析を行い、重量衝撃時の床面挙動の可視化を行いました。BフロアDXの床面の振幅が少ないことが分かります。

<スラブの振動性状>

@制振ダンパあり  A制振ダンパ無し


<二重床の振動性状>

@制振ダンパあり  A制振ダンパ無し



1. 遮音性能 / 2. 生活音対策 / 3. 振動減衰性能 / 4. 局部荷重・積載荷重(たわみ性能)
